Tvåstegsraketer
Jag har tidigare skickat upp flera raketer från både Estes och Quest. Det jag aldrig har provat tidigare är tvåstegsraketer. En tvåstegsraket är en raket som använder två raketmotorer. Den första motorn tar hand om liftoff, och den första delen av "resan". När denna är förbrukad tänder den nästa motor, samtidigt som den första sektionen av raketen med den första motorn "kastas". Fördelen med tvåstegsraketer är att man kan få större raketer för att nå stora höjder. Zenith II-raketen är en sådan tvåstegsraket, och ska kunna nå en höjd av 457 meter.
|

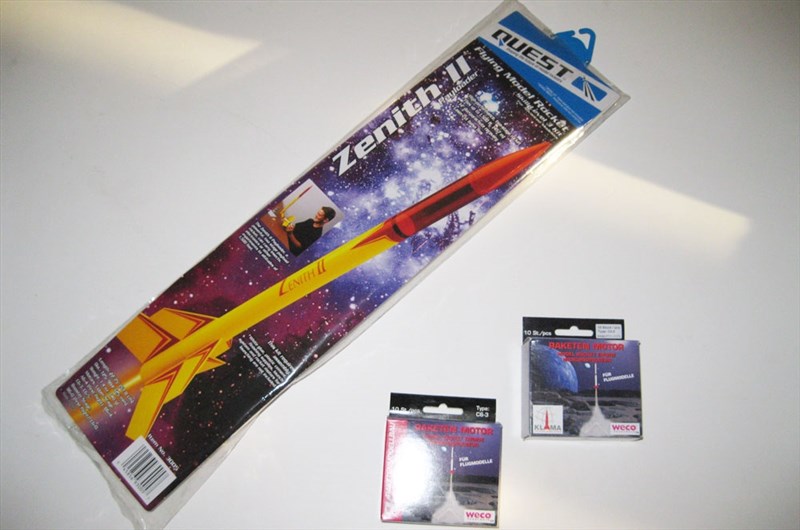

Paketet med raketsats och motorer
|
Nödvändiga tillbehör
Raketten kommer i byggesett og må monteres. I tillegg til montering behøver jeg også utskytningsrampe samt diverse tilbehør. Jeg tok i bruk Ruthless startkit som jeg hadde liggende fra før, slik at jeg hadde utskytningsrampe. Rakettmotorene jeg valgte var C6-0 og C6-3. Dette er nær hva som er maks anbefalt for raketten.
C6-0 er en first stage motor. Nullen står for null delay, slik at motoren umiddelbart antenner neste motor når den er brukt opp. C6-3 derimot har større delay, slik at fallskjermen ikke skytes ut straks motoren er brukt opp da dette ville ført til en bråstopp. Isteden får raketten benyttet farten sin til å nå ekstra høyde selv om motoren er brukt opp, for så å skyte ut falskjermen i det den begynner å falle.
Nødvendig tilbehør: - First stage motorer
- Second stage motorer
- Tennere
- Beskyttelsesvatt (hindrer fallskjermen i å bli ødelagt av motoren)
- Utskytningsrampe
|

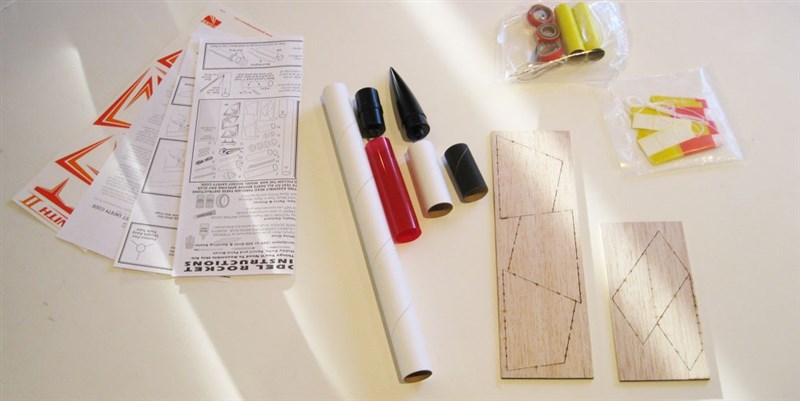

Innehållet i satsen
|
Raket som kit
Alla tvåstegsraketer levereras som ett kit. Det betyder att du måste bygga dem själv av färdiga delar. Förpackningen kommer med en mycket bra manual, så konstruktionen är bara att följa steg-för-steg. För montering behöver du lim, kniv och färg/lack. Manualen rekommenderade användning av trälim. Jag hade bara superlim tillgängligt, och valde detta istället. Det gick för det mesta bra, men ett par gånger var det precis innan det blev fel, vilket hade varit oproblematiskt med trälim.
Vad du behöver: - Limma
- Penna
- Kniv
|

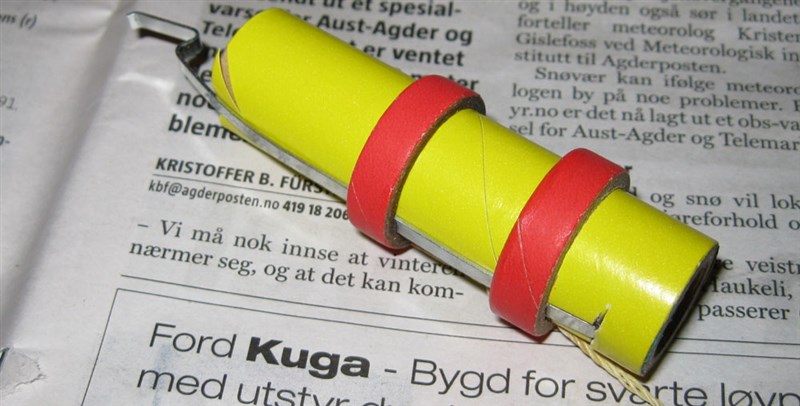

Monteringen börjar med en motorhållare
|
Ca. 1 timme
Bygget tog ungefär en timme. Förutom att jag höll på att limma fingrarna ett par gånger så gick allt smidigt. När raketen är klar återstår bara dekoration.
|

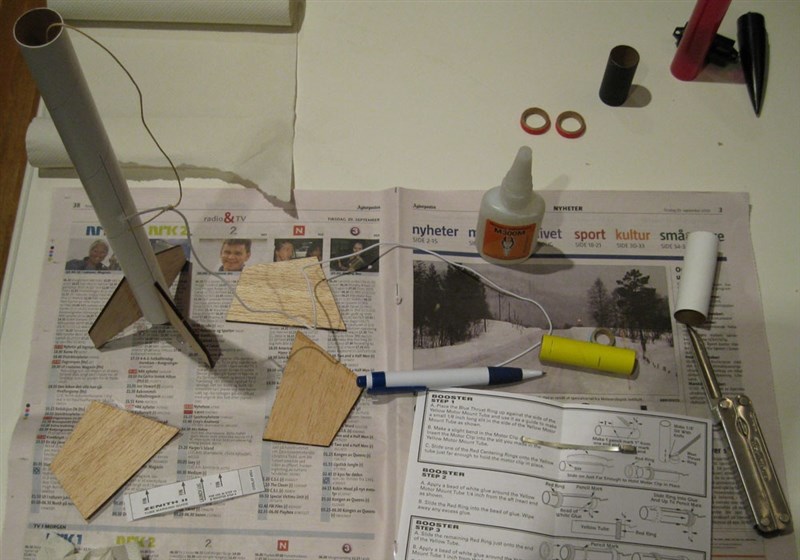

Raketen börjar ta form
|
Kan byggas av vem som helst
Konstruktionen av själva raketen är relativt enkel. Har du byggt flygplan, plastmodeller eller liknande tidigare så kommer det inte att vara en utmaning. Även utan erfarenhet kommer du också snabbt att få reda på det. Om du följer manualen och ger limmet tid att torka när det behöver det, då kan vem som helst montera en framgångsrik raket. Spänningen inför lanseringen är desto större när du har byggt den själv!
|

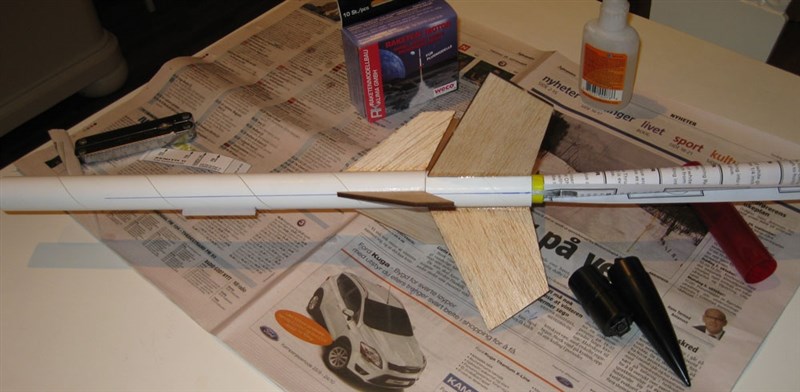

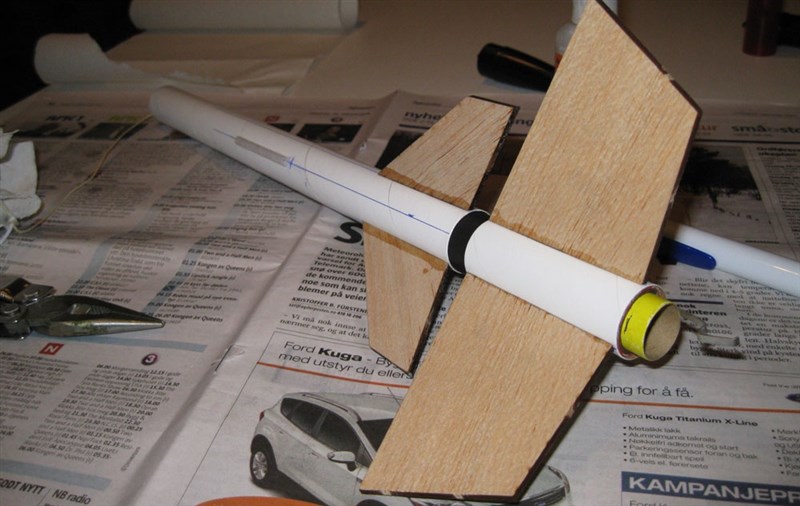

Roderfenor installerade
|
Klar för målning
Efter montering är raketen klar för målning. Genom att rulla ett ark och föra in det i botten av raketen var det lätt att hålla i medan jag målade det. Jag maskerade topp- och mittstycket vid anslutningspunkterna och satte på en tidning. Jag valde orange färg för raketen. Då är det lättast att se det i luften och nu när det ska filmas och fotograferas är det lättast att få in det i kameralinserna. Jag lackade spetsen i krom som lite extra finish.
|
Raketen är klar för målning
|

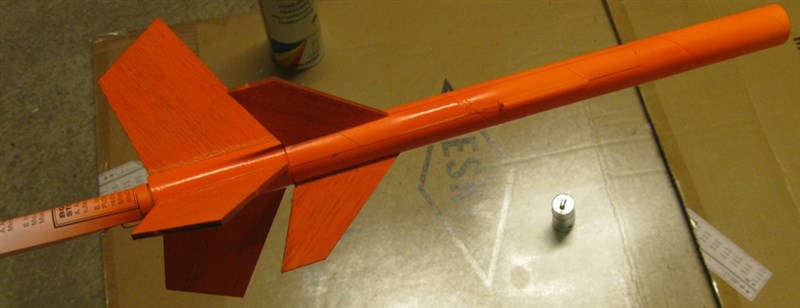

Raketkroppen är målad orange
|
Dekaler
Den kom med dekaler i setet. Det var inga klistermärken, utan märken att sätta i vatten och sedan sätta på. Förmodligen för att spara vikt. Min uppfattning är att detta är en ganska dålig lösning. De var knepiga att sätta på, vilket snabbt skulle ha gjorts med klistermärken. Dessa märken rekommenderas också att täckas med ett lager klarlack. Detta skapar en extra snygg finish, men också extra arbete... Tyvärr stämde inte dekalerna som följde med raketen bra med färgen jag valt på raketen. Eftersom monteringen var lite krånglig och de knappt syntes så fäste jag bara loggan och ett par till.
|

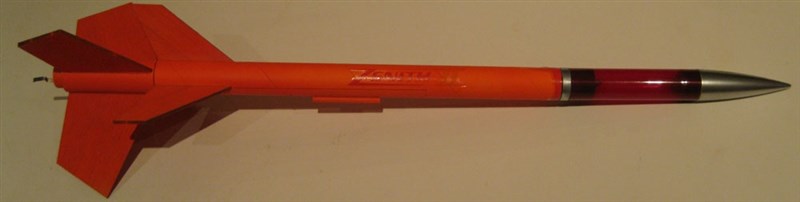

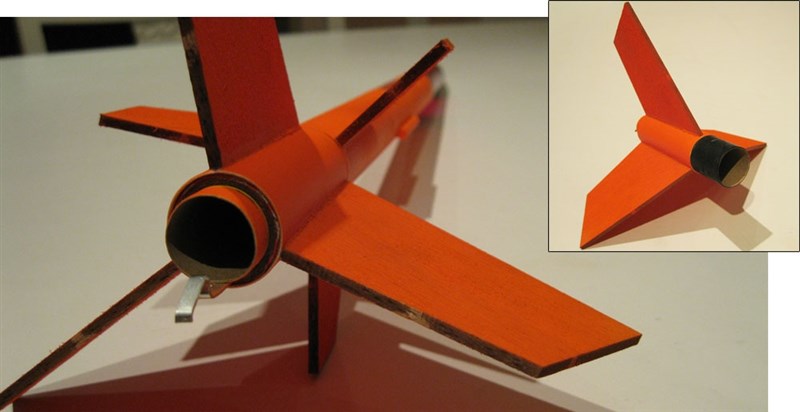

Färdig lackad
|
Etapp ett sparkas
När den första motorn är slut ska första steget (nedre delen av raketen) falla av/avfyras med kraften från nästa motor som tänds. Här är det viktigt att det första och andra steget inte passar ihop för bra. Om det första steget inte faller av kan det i värsta fall få hela raketen att brinna upp.
Ett enkelt test är att sätta motorn i den första delen av raketen och montera ihop raketen. Genom att hålla i huvudraketen och skaka raketen löst ska steg ett falla av. På min raket hängde den lite för hårt. För att lösa detta använde jag sandpapper och putsade scenen en del lite. Skulle problemet vara att det hänger för löst kan detta lösas genom att vira en omgång tunn tejp runt den svarta delen av etapp ett.
|

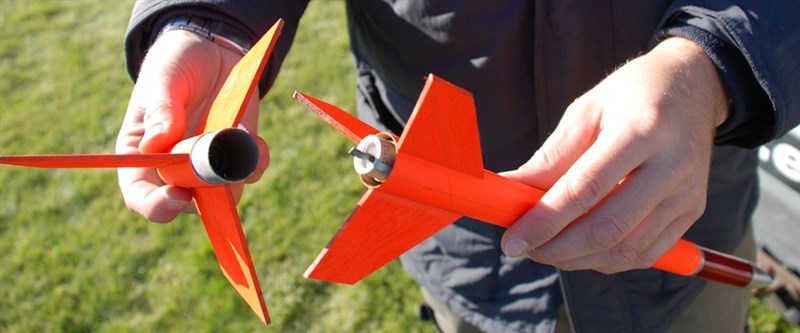

Raketens huvuddel (etapp två) t.v. och första delen (steg ett)
|
Säkerhet
Nu börjar det närma sig lansering och då är det dags att tänka på säkerheten. Följande måste komma ihåg:
1. Det finns en åldersgräns på 18 år för användning av raketmotorer. De måste behandlas med respekt och sunt förnuft.
2. Var uppmärksam på din omgivning. En raketuppskjutning, eller en misslyckad uppskjutning, kan vara en brandrisk. Lansering bör inte utföras i torra miljöer.
3. Raketen når en enorm hastighet, och går som en projektil genom luften med stor hastighet. Detta kan vara farligt för både människor och djur. Planera därför din uppskjutning noggrant, och se till att startplattan är stabil, så att uppskjutningen går som planerat.
4. Raketmotorerna måste hanteras varsamt. Om motorn är trasig kan den vara explosiv och oförutsägbar. Håll dig därför på bra avstånd under lanseringen. Ge raketen gott om tid i händelse av en misslyckad tändning, och titta ALDRIG in i raketmotorn för att se varför den inte kunde antändas.
|

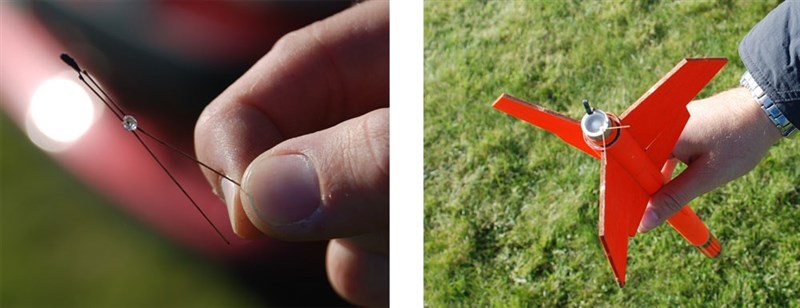

Elektronisk tändning t.v. - Motor och tänder monterade t.h.
|
Förberedelse före lansering
Raketen måste förberedas med motor och tänder före varje uppskjutning. Motorn monteras enkelt genom att trycka in den i botten av raketen tills den klickar på plats bakom låsbygeln. Detta görs både i huvudraketen och i den första etappens del.
Elektroniska tändare används för att tända raketen. Dessa låter dig stå på säkert avstånd och tända raketen från en knapp på handkontrollen. Vid behov kan du även använda säkringen som följer med motorerna.
Den elektroniska tändaren fungerar som en liten säkring. När ström läggs på den är den överbelastad och blir varm. Värmen antänder krutet det är packat i, vilket i sin tur tänder raketmotorn. Tändaren sätts in i ett hål i botten av raketmotorn och säkras med en liten plastplugg.
|
Motorerna monterade
|
Ruthless startkit
Du behöver en startplatta för att skicka raketen säkert upp i luften. Jag hade ett Ruthless startkit liggandes sedan tidigare, som jag har haft några lanseringar på tidigare. Det här är samma avfyrningsramp som används på alla Quest-raketer, och passar därför bra på min Zenith II också.
|

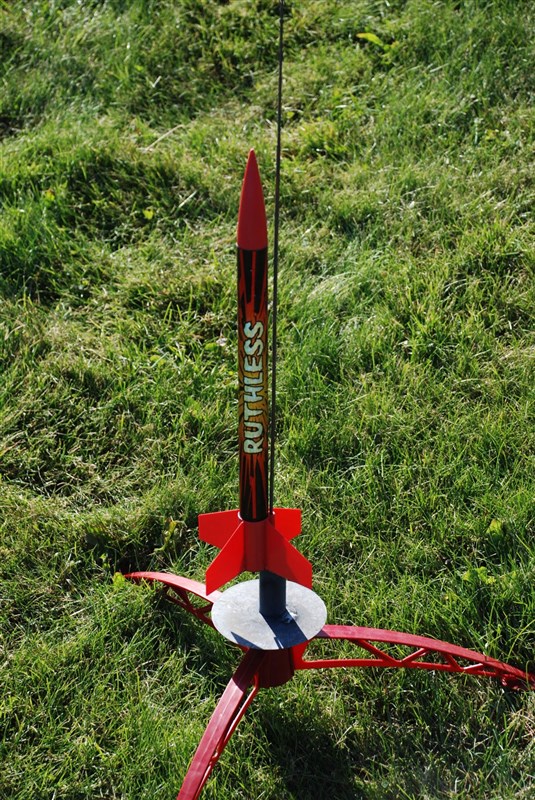

Quest Ruthless innan lanseringen
|
Vind med 10 meter per sekund
Som uppvärmning tog jag först en uppskjutning med Ruthless-raketen. Sedan kunde jag även ställa in rampen i förhållande till vinden. Valet av dag för raketuppskjutningen var relativt dåligt vindmässigt, då det rapporterades vara 10m/s. Detta var den enda vistelsedagen under en regnig period, så det fanns fortfarande en lansering.
För att raketen skulle återvända till basen var jag tvungen att placera rampen i en bra vinkel mot vinden. Jag fick siktet ganska bra. Trots det blev det en del åk, då det är omöjligt att beräkna en variabel höstvind.
|
Liftoff med Quest Ruthless
|
|
Lansering av Quest Ruthless
|
Klar för lansering
Efter några lanseringar med Ruthles var den klar för lansering av Zenith II. Jag var väldigt exalterad över den här, eftersom det var min första raket som jag själv hade monterat.
|

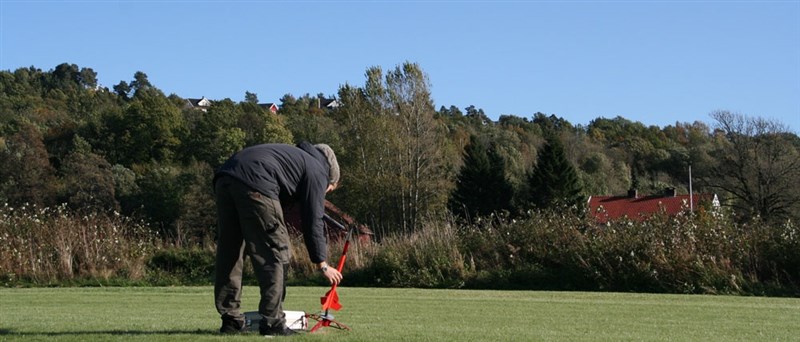

Raketen är monterad i rampen
|
Klar för lansering
|

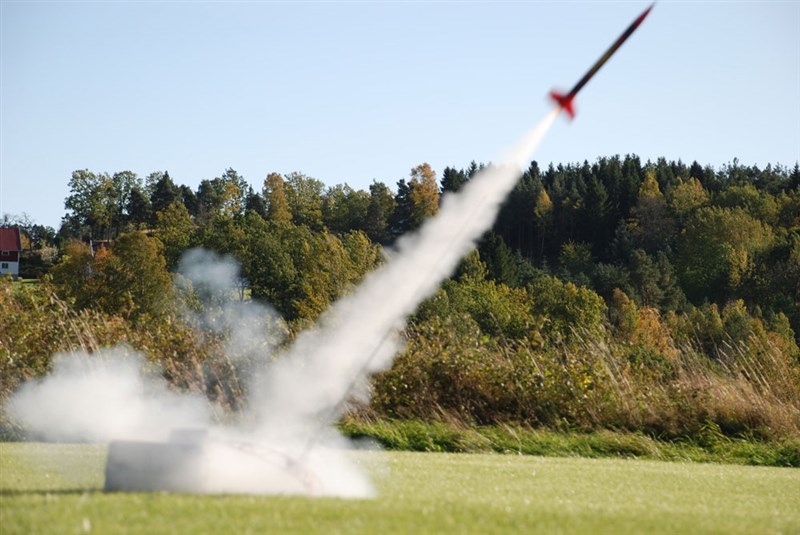

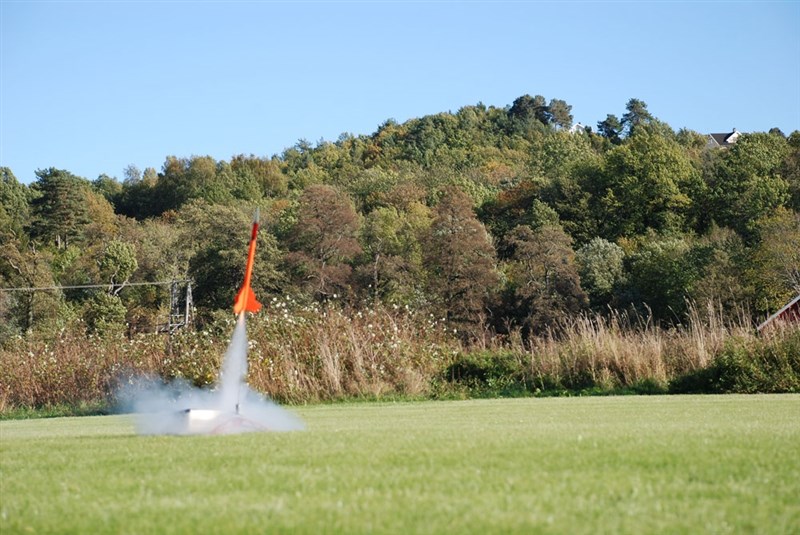

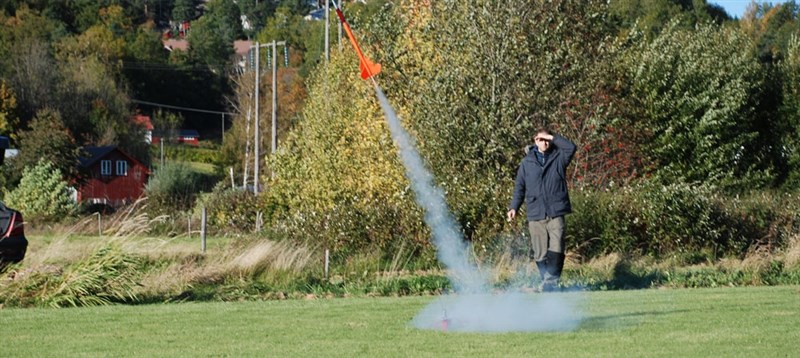

Liftoff!
|
Misslyckades första försöket
Den första lanseringen började bra, men när andrastegsmotorn skulle starta gick det fel. Spetsen på raketen hängde helt klart för löst. Denna ramlade av vilket också utlöser fallskärmen. När fallskärmen kommer ut ur raketens spets, samtidigt som motor nr. 2 varv in ser det inte speciellt lyckat ut.
Som ni kan se i videoklippet nedan gick raketen i en kaotisk spiral innan den kom ner mot marken i fallskärmen igen. Som tur var skadades inget, även om det fick trasslas ut i en liten härva i fallskärmens gängor.
För att lösa detta problem inför nästa uppskjutning fäste vi en omgång tunn tejp på raketens spets. Detta gjorde att diametern var något större, och att spetsen hängde lite bättre, men ändå kunde hoppa av när fallskärmen släpps i slutet av resan.
|
|
Fallskärmen utlöses efter det första steget och skickar raketen in i en kaotisk spiral när den andra motorn startar
|
Tillbaka till marken
Raketen återvänder till marken i fallskärm, medan den första etappen faller ner av sig själv. Ju mer vind, desto svårare blir detta att beräkna.
Innan lanseringen trodde jag att vi skulle tappa första etappen redan efter ett par lanseringar. Det visade sig dock att det första steget hade en magnetisk kraft närmast basen, och oftast landade bara några meter från startpunkten. Raketen å sin sida nådde högre höjder, och hade en större potential att missa. Med mycket vind gick det här som så, men raketen kom oftast ner utan alltför långa promenader.
Kom ihåg att det är viktigt att göra detta på ett stort öppet utrymme. Om raketen landar i ett skogsområde kan det vara svårt att hitta den igen.
|

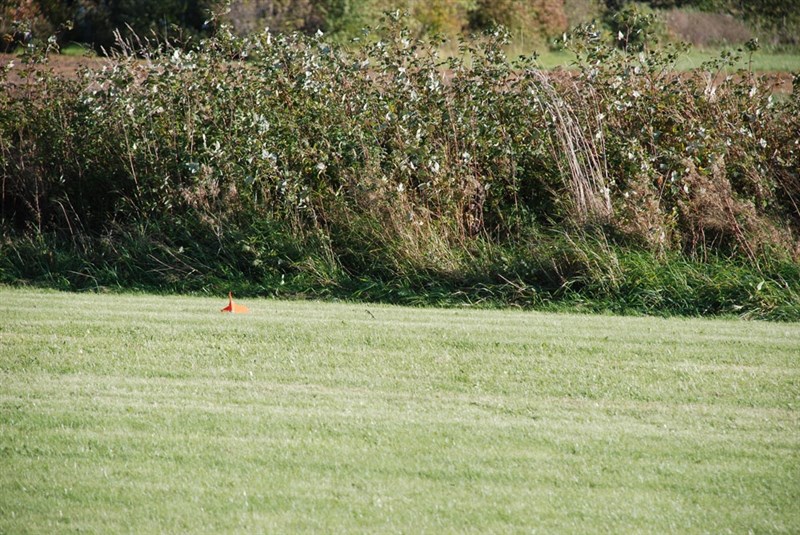

Etapp ett tillbaka på marken
|
Tändning av raketen
Quest har ett eget tändsystem. Som beskrivits tidigare använder detta tändare och en handhållen kontroll för att avfyra. När du trycker på denna ger den ström till tändaren som i sin tur tänder raketen. Om tändaren inte är korrekt monterad i motorn kan detta göra att raketen inte skjuter.
Alternativt kommer det även med vanliga säkringar i paketet med raketmotorer. Detta är ett bra alternativ, eller en nödlösning om du får slut på tändare.
Tyvärr tycker jag att lösningen med tändare fungerar lite för dåligt. Oftast går raketen som den ska, men ändå händer det lite för ofta att den inte gör det. Det här är samma stora fall varje gång. Du väntar på lyft, men måste börja pilla med att montera en ny tändare. Som ett resultat av detta har vi även skjutit upp raketerna ett antal gånger med en vanlig säkring.
|

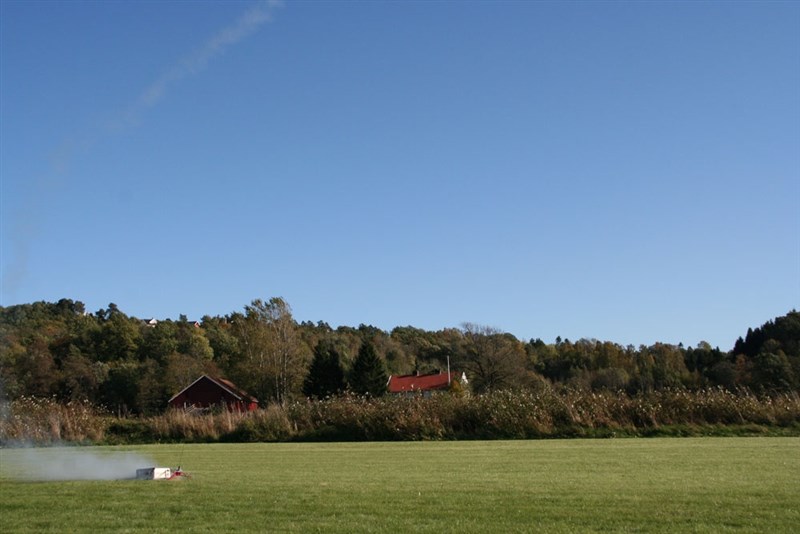

Elvis har lämnat byggnaden
|
Andra försöket
För det andra, och många försök efter det gick betydligt bättre än det första. Den lilla fixen i spetsen gjorde susen, och vi hade glädjen av många fina lanseringar. Videon nedan visar bilder från ett par lanseringar. Tyvärr är det inte så lätt att fånga på film. Både på grund av hastigheten, men också avståndet som snabbt blir.
|
|
Två framgångsrika lanseringar med Quest Zenith II
|

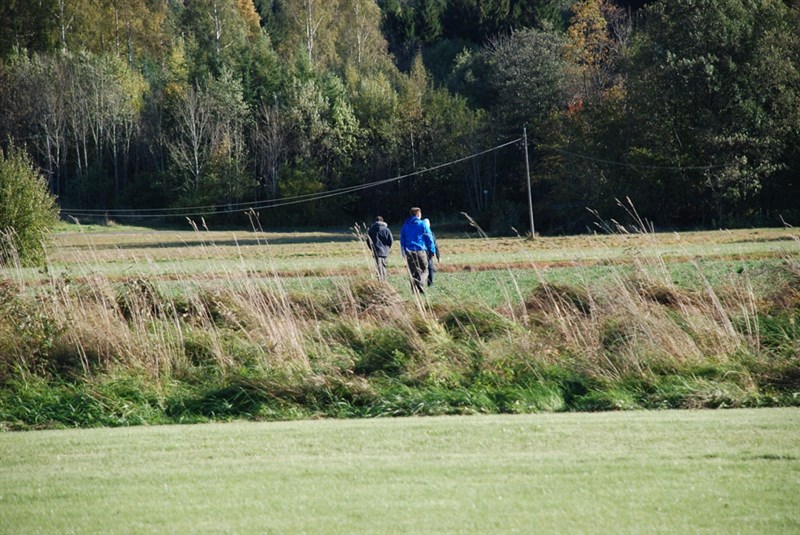

Letar efter raketen. När vinden blåser i 10 meter per sekund är det inte alltid lätt att få den att landa där man vill
|
Plus vs. Minus
+ Bra manual och beskrivning (engelska)
+ Det hela verkar genomtänkt och testat
+ Roligt och prisvärt
- Dålig lösning för dekaler
? Tändsystem kunde ha haft en bättre lösning
|
Sträcker sig mot himlen!
|
Slutsats
Vad gäller killarna jag hade med mig under lanseringen så var inte alla lika entusiastiska innan lanseringen. Efteråt var de flesta dock väldigt exalterade och tyckte att det här hade varit väldigt roligt. I synnerhet var det när etapp två sparkade in som gjorde intryck.
Från öppning av paket, konstruktion och montering har jag varit mycket nöjd med dokumentationen och beskrivningarna som har medföljt raketen. Konstruktionen var enkel och gick relativt snabbt. Lanseringarna var framgångsrika. Både jag och de som var där var väldigt fascinerade och imponerade. Jag drar slutsatsen att det hela var väldigt lyckat, roligt och kan rekommenderas!
|
