Produktinformation
Kompakt design
Nøyaktig posisjonering
Oppdateringsfrekvens opptil 25Hz
Støtter GPS, Galileo, GLONASS og BeiDou

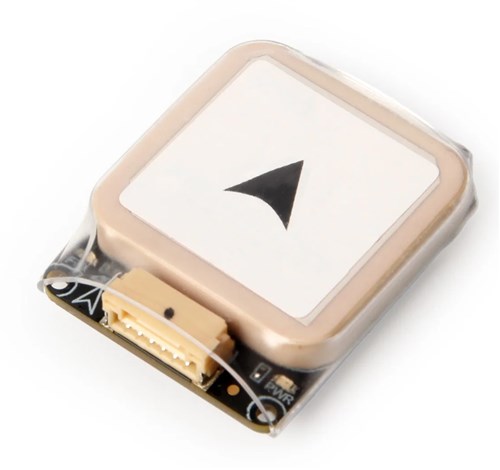

Micro M9N GPS uten kapsling er en kompakt GNSS-modul basert på u-blox M9N, utviklet for presis posisjonering og stabil navigasjon. Med støtte for flere GNSS-konstellasjoner gir den rask respons og pålitelig ytelse, selv i krevende droneoppsett.
Presis posisjonering og stabil navigasjon
Micro M9N GPS benytter multi-konstellasjons GNSS og kan spore flere systemer samtidig, inkludert GPS, Galileo, GLONASS og BeiDou. Dette gir mer stabil posisjonering og bedre nøyaktighet, spesielt i krevende miljøer.
Integrert kompasssensorModulen leveres med enten IST8310 eller IST8308 kompasssensor, som gir pålitelig retningsbestemmelse og forbedrer navigasjonsdata i kombinasjon med GPS.
Kompakt og fleksibel installasjonDen kompakte formfaktoren gjør modulen godt egnet for mindre builds. Den høyforsterkede 25x25 mm patch-antennen gir god mottakskvalitet, mens det rundstrålende mønsteret gir fleksibilitet ved montering. Integrert backup-batteri sikrer rask oppstart og stabil tilkobling.
Spesifikasjoner| GNSS mottaker | u-blox M9N |
| Antall GNSS-systemer | Opptil 4 samtidige (GPS, Galileo, GLONASS, BeiDou, QZSS) |
| Frekvensbånd | GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1 |
| Kompass | IST8310 eller IST8308 |
| Utgangsprotokoller | UBX (u-blox), NMEA |
| Nøyaktighet | 1.5m CEP |
| Oppdateringsfrekvens | Opptil 25 Hz |
| Baudrate | 115200 |
| Inngangsspenning | 4.7-5.2V |
| Kontakt | JST-GH 6-pin |
| Antenne | 25x25x4mm keramisk patch-antenne |
| Antenneforsterkning | 1.5dBi |
| LNA-forsterkning | 22dB |
| Strømforbruk | <200mA @5V |
| Temperaturområde | -40 til 80 °C |
| Størrelse | 32x26x9mm (uten kapsling) |
| Vekt | 14g (uten kapsling) |

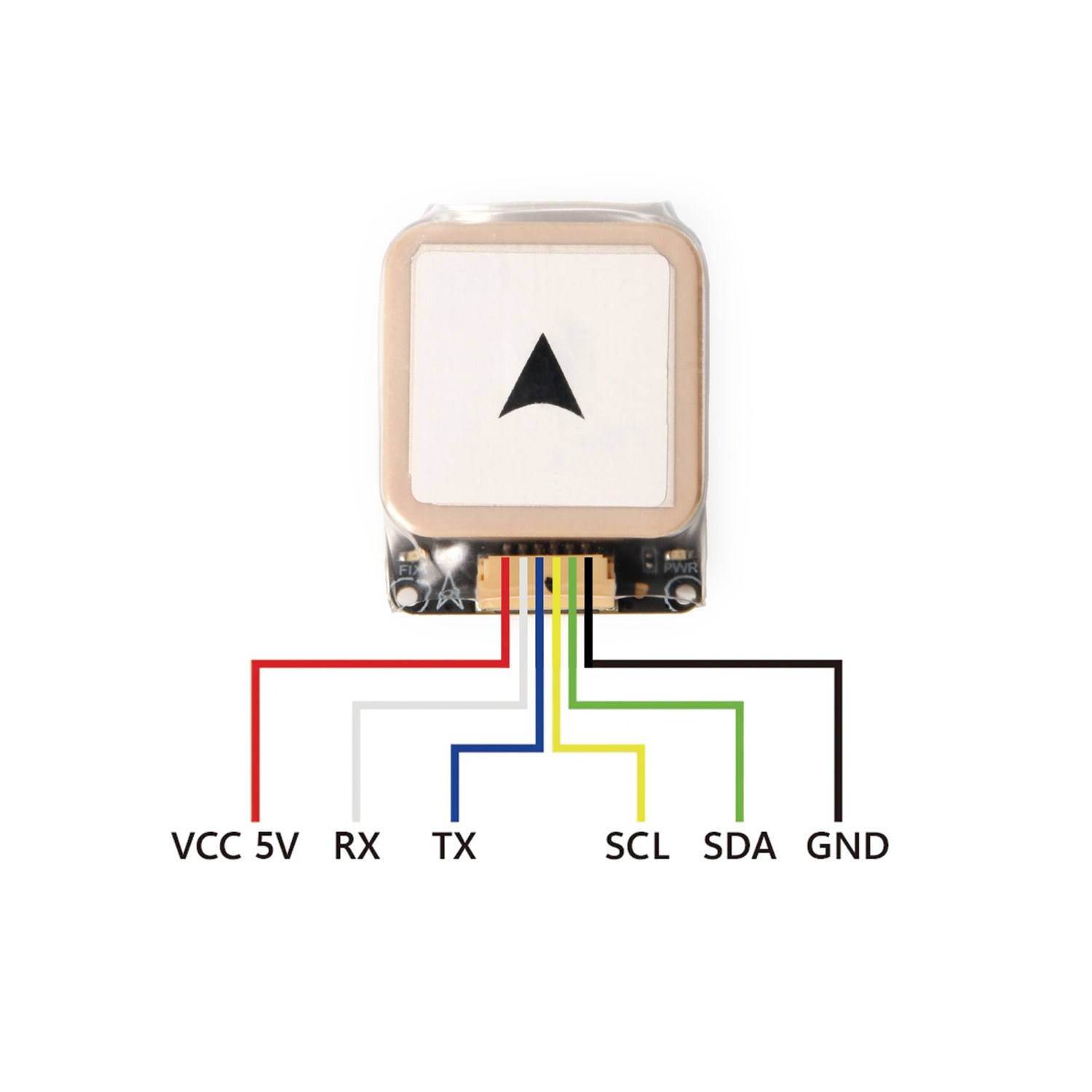

Innhold i eskenMicro M9N GPS modul JST-GH 6-pin kabel 15cm JST-GH 6-pin silikonkabel 15cmPin map
