Produktinformation
Kompakt design
Exakt positionering
Uppdateringsfrekvens upp till 25 Hz
Stöder GPS, Galileo, GLONASS och BeiDou
Micro M10 GPS med kapsling är en kompakt GNSS-modul baserad på u-blox M10-serien, designad för snabb och exakt positionering. Med stöd för flera GNSS-konstellationer ger den stabil navigering och pålitlig prestanda i krävande drönaruppsättningar.
PS! Produkttexten är maskinöversatt från norska.
Exakt positionering och stabil navigering
Micro M10 GPS använder multikonstellations-GNSS och kan spåra flera system samtidigt, inklusive GPS, Galileo, GLONASS och BeiDou. Detta ger stabil positionering och god noggrannhet, även i tuffa miljöer. Modulen levereras med antingen IST8310-kompasssensorn, som ger tillförlitlig riktningsbestämning och förbättrar navigationsdata i kombination med GPS.

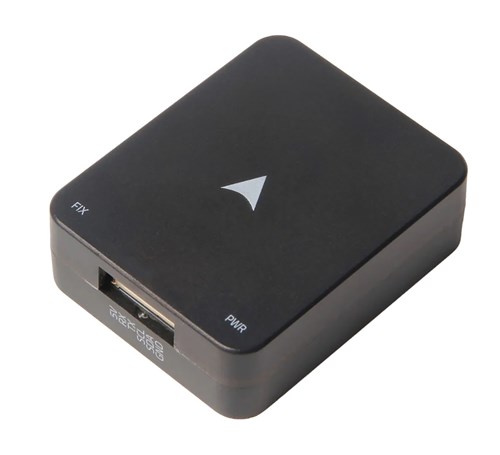

Kompakt och flexibel installationDet kompakta formatet med kapsling gör modulen robust och väl lämpad för olika typer av byggen. Den högförstärkande patchantennen på 25x25 mm ger god mottagningskvalitet, medan det rundstrålande mönstret ger flexibilitet vid montering. Integrerat backupbatteri säkerställer snabb uppstart och stabil anslutning.
Specifikationer| GNSS-mottagare | U-blox M10 |
| Antal GNSS-system | Upp till 4 samtidiga (GPS, Galileo, GLONASS, BeiDou, QZSS) |
| Frekvensband | GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1 |
| Kompass | IST8310 |
| Utgångsprotokoll | UBX (u-blox), NMEA |
| Noggrannhet | 2,0 M CEP |
| Uppdateringsfrekvens | Upp till 25 Hz (1 GNSS), upp till 10 Hz (4 GNSS) |
| Baudhastighet | 115200 |
| Ingångsspänning | 4,7-5,2 V |

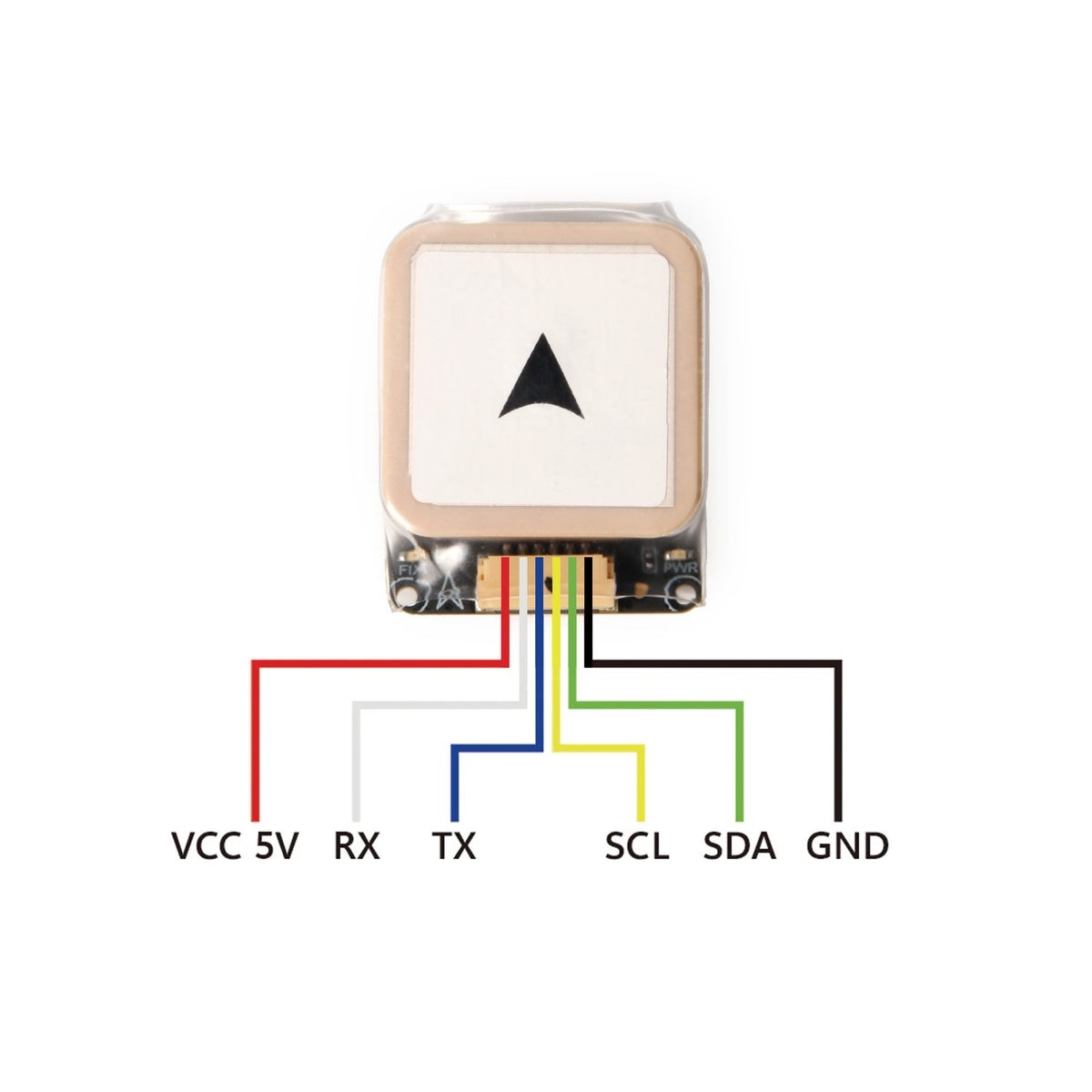

| Kontakta | JST-GH 6-polig |
| Antenn | 25X25x4mm keramisk patchantenn |
| Antennförstärkning | 1,5 DBi |
| LNA-amplifiering | 22DB |
| Energiförbrukning | ≪200mA vid 5V |
| Temperaturintervall | -40 Till 80°C |
| Storlek | 34X28x11mm (med hölje) |
| Vikt | 16 G (med hölje) |
PaketinnehållMicro M10 GPS-modulJST-GH 6-polig kabel 15 cmJST-GH 6-polig silikonkabel 15 cmNåla karta
