Produktinformation
Ublox 10th Gen GNSS mottaker
Nøyaktig posisjonering
Fast Navigation Update Rate
IST8310 Compass
Buzzer og sikkerhetsbryter integrert
RGB LED

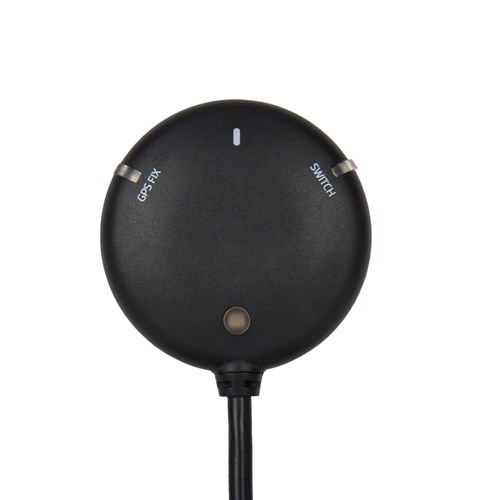

M10 GPS benytter multi-konstellasjons GNSS basert på u-blox M10-serien, en samtidig GNSS-mottaker som kan motta og spore flere GNSS-systemer parallelt. Takket være RF-front-end-arkitektur med støtte for flere frekvensbånd kan alle de fire største GNSS-konstellasjonene - GPS, Galileo, GLONASS og BeiDou - mottas samtidig.
Den leveres også med IST8310-kompass, trefarget LED-indikator, summer og sikkerhetsbryter. Modulen har tre ulike kontakttyper til forskjellige bruksområder. Denne modulen leveres med en baudrate på 115200 og en oppdateringsfrekvens på 5Hz.
Den høyforsterkede 25x25 mm patch-antennen gir utmerket ytelse, og det rundstrålende strålingsmønsteret gir større fleksibilitet ved montering i ulike enheter. Den har aktiv elektronikk for den keramiske patch-antennen samt et oppladbart backup-batteri som muliggjør raske "warm starts".
Spesifikasjoner
GNSS-mottaker: u-blox M10Antall GNSS-systemer: Opptil 4 samtidigeStøttede GNSS-konstellasjoner: GPS, Galileo, GLONASS, BeiDou, QZSSSamtidige GNSSGPS, Galileo, GLONASS, BeiDouFrekvensbånd: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1GNSS-augmenteringssystemer: EGNOS, GAGAN, MSAS, WAASQZSS-støtte: L1, L1SKompass: IST8310Utgangsprotokoller: UBX (u-blox), NMEANøyaktighet: 2,0m CEPNavigasjonsoppdatering: Opptil 25 Hz (én GNSS), opptil 10 Hz (4 samtidige GNSS)Standard baudrate: 115200Inngangsspenning: 4,7-5,2VKontakttyper: JST-GH 10-pin, JST-GH 6-pin, Molex 1,25 mm (6-pin, 4-pin, 3-pin)Antenne: 25 x 25 x 4mm keramisk patch-antenneAntenneforsterkning: 1,5dBiAntenne LNA-forsterkning: 22dBStrømforbruk: <200mA @5VDriftstemperatur: -40 til 80 °CDimensjoner: Ø50 x 14,4mmVekt: 32gKabellengde: 27cm (42 cm kabel selges separat)LED-indikator: Trefarget LEDSummer: InnebygdSikkerhetsbryter: JaAndre komponenter: MAX2659ELT+ RF-forsterker (LNA), oppladbar Farah-kapasitans, lavstøy 3,3V regulator
